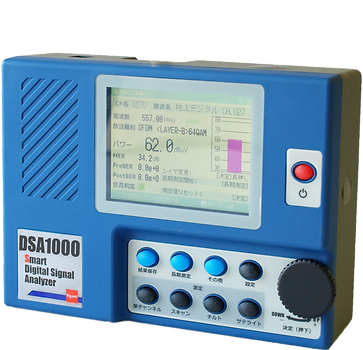

RFチェッカー3

4K8K RF信号品質測定レベルメーター

              (NTTフレッツテレビ対応)

4K8K

対応

2018年12月1日から、放送が開始された4K8K放送信号、更に、2020年に向けて放送が開始される、すべての4K8K放送信号に対応するレベル計で、測定用復調器を内蔵しています。

また、従来のRFチェッカー2の測定内容(FMラジオ、地上デジタル、スカパー!光、BS/110°CS)は、そのままの測定機能を備えております。

本機は標準でスカパー!光 (*) HD信号を測定可能な唯一の測定器です。

            *「スカパー!光」はスカパー!JSAT株式会社の登録商標です。



また、本機はNTT東日本様より開発委託を受け、NTT東日本様・NTT西日本様のサービスするフレッツ・テレビ (*) 回線の全チャンネルの信号強度とその品質が測定出来ます。



        *「フレッツ・テレビ」はNTT東日本、西日本株式会社の登録商標です。

​測定可能放送種別と測定項目

2019年9月下旬発売予定!

放送種別

FMラジオ

デジアナ変換〈アナログ〉

地上デジタル〈OFDM〉

スカパー!光SD〈64QAM〉

スカパー!光HD〈拡張256QAM〉

任意のバンドしていの測定

BSデジタル 右旋

BSデジタル 左旋

110° CS    右旋

110° CS    左旋

  レベル

     BER

◯​

◯​

◯​

◯​

CNR

​◯

​◯

​◯

​◯

周波数範囲



70〜80 MHz

90〜770 MHz

470〜770 MHz

90〜770 MHz

90〜770 MHz

90〜1000 MHz

1032〜1489 MHz

1593〜2073 MHz

2224〜2641 MHz

​2748〜3224 MHz

主な仕様

70MHz〜3224MHz

Sony

信号強度、MER、CNR、BER(Pre,Post)

240×350dot

3.5インチ・カラー液晶モニター

​日本語表示、放送局名入り

横70mm×縦55mm

​シングルCH、マルチCH

ミニUSB端子×1

1)内部に保存された測定データをPCへ転送

2)測定項目・周波数などをPCから取り込み

3)新しいファームウエアの更新

​充電式リチウムイオン電池又はAC100V商用電源の2WAY駆動

165(W)mm×122(H)mm×51(D)mm   約700g(充電電池含む)

​測定周波数範囲

測定用デモジュレーター

測定内容

画面

                           表示内容

​                        表示部分

測定方式

インターフェイスと機能

電源

​寸法・質量

*本仕様は予告無く変更される場合もあります。

本製品は2019年9月下旬発売予定です。​

デモ機の貸出を予定しておりますのでご興味のある方は下記までご連絡ください。

また、お見積り、納期などについてもお問いせをお待ちしております。
